DIN 125 140HV HOT tüüp B

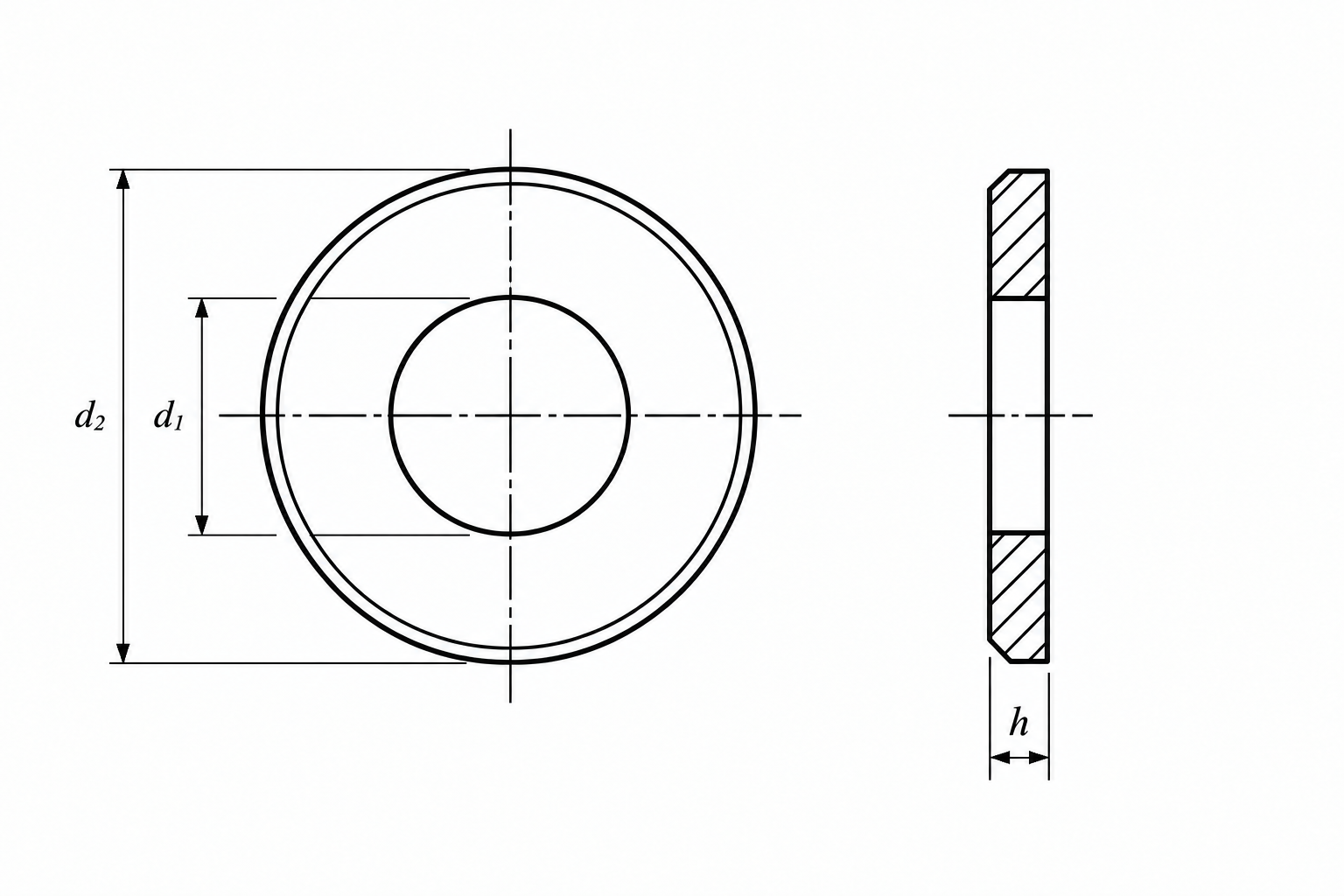

Ava joonis täissuuruses

Tehnilised andmed

mm	1	2	3	4	5	6	7	8
d₁	6,4	8,4	10,5	13	17	21	23	25
d₂	12	16	20	24	30	37	39	44
h	1,6	1,6	2	2,5	3	3	3	4

mm	9	10	11	12	13	14	15	16
d₁	27	28	31	34	37	40	43	46
d₂	50	50	56	60	66	72	78	85
h	4	4	4	5	5	6	7	7

mm	17	18
d₁	50	54
d₂	92	98
h	8	8
